前回はベッド用天板を切り出して仮置きしてみたところまででしたが、今回はいよいよベッド
フレームに天板を取付けるところをやりました。まずは図の
ように天板１～３とラゲッジの段差解消ボードの設置図で説明します。

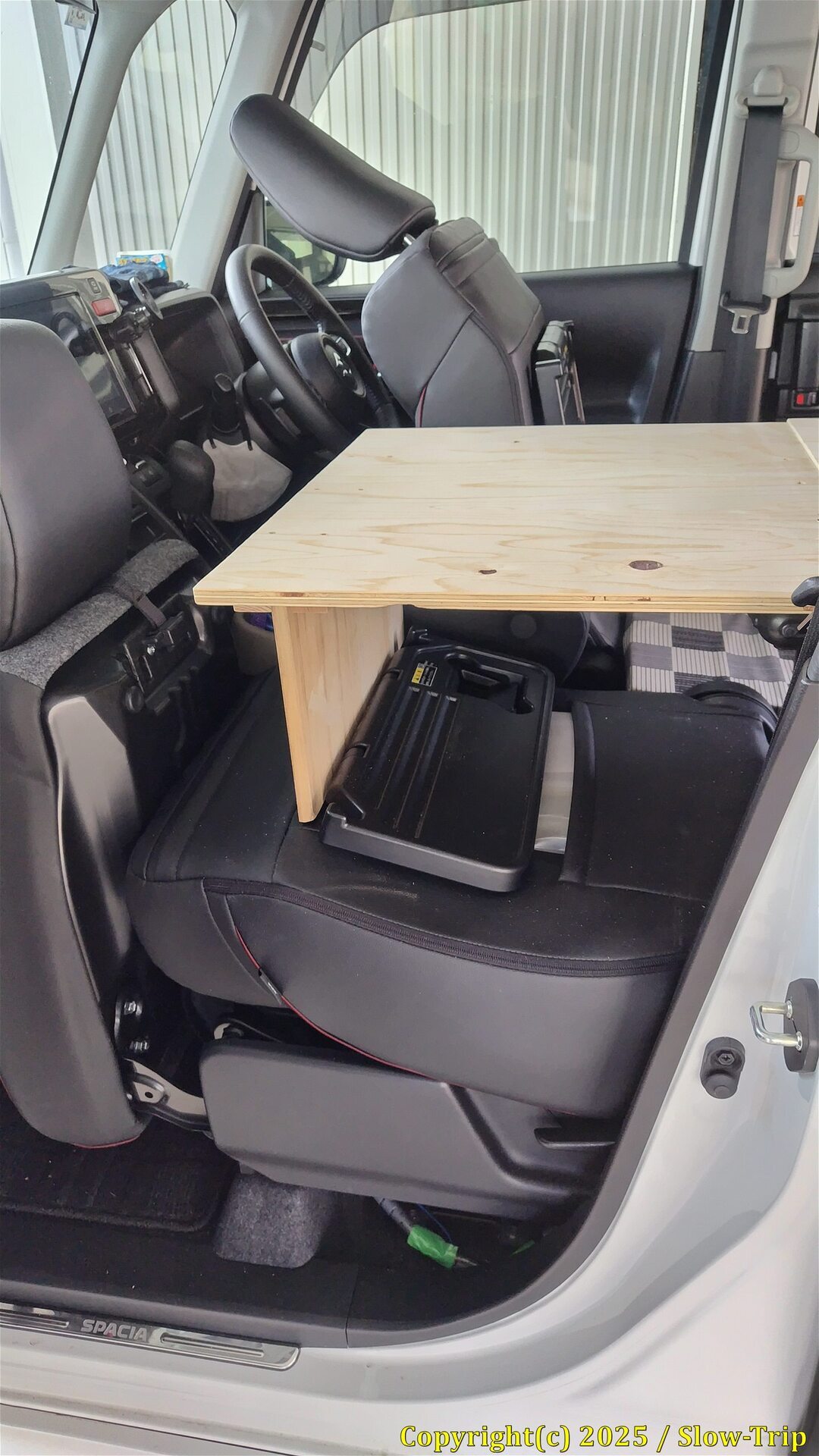

最初にフロント側の天板１の構造はどうなっているかというと・・
その裏の構造は写真のようになっています。天板の左側の木片をフレームに差し込み、右側の木片
の間に差し込まれた板を脚代わりにして、倒したフロントシートの背もたれに乗せて使用します。これで前後左右
に動くことも、もちろん浮き上がることもありません。
脚代わりの板は差し込まれているだけで脱着出来ます。
しかも外したその板は写真のように天板裏に収納することができます。

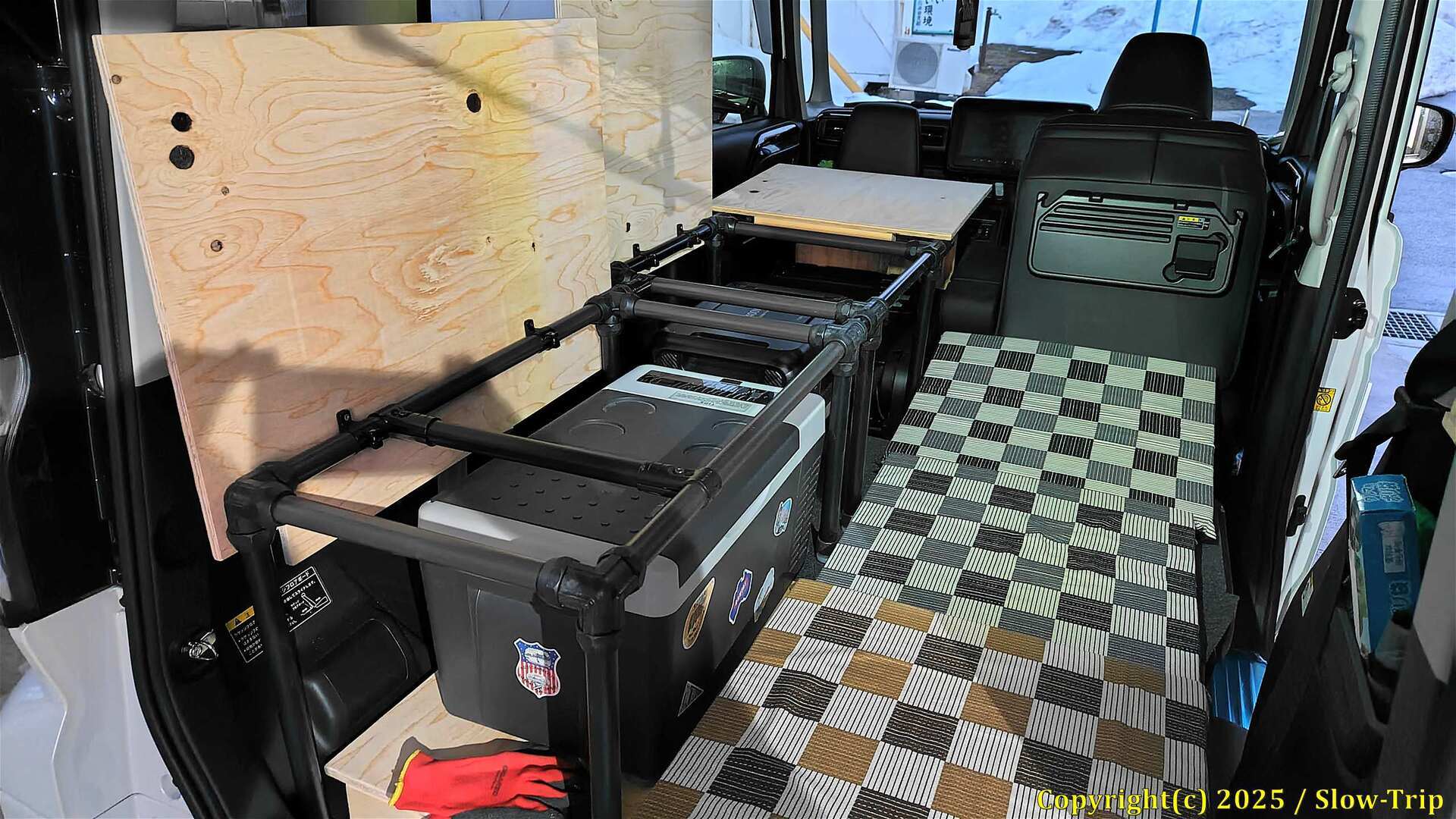

天板２と３についてはスペーシアパイプに設置したユニプラジョイントのUP07を利用して天板
の片側だけに取付けています。本来は4ｹ所使用して天板を固定するので
しょうが、下に冷蔵庫やポタ電などを置く都合上天板を開け閉めする必要があるため片側だけ取付
、固定用のボルトもきつく締めないようにして蝶番代わりに使用して
いるという訳です。
この写真は製作したベッドに以前から車中泊で使用している6つ折りマットを乗せてみた状態です。幅60㎝で天板
が幅50㎝ですので両側5㎝づつはみ出る感じですが、問題
無く寝れそうです。今日はここまでです。
運転席後ろ側の160㎝ほどの就寝スペースの構成、構造については次回
に報告します。
